Tungkol sa mataas na boltahe na bushing

Ang mataas na boltahe na bushing ay tumutukoy sa isang aparato na nagpapahintulot sa isa o ilang mga konduktor na dumaan sa mga partisyon tulad ng mga dingding o mga kahon para sa pagkakabukod at suporta, at ito ay isang mahalagang aparato sa mga sistema ng kuryente.Sa proseso ng pagmamanupaktura, transportasyon at pagpapanatili, ang mataas na boltahe na bushings ay maaaring may mga nakatagong depekto dahil sa iba't ibang dahilan;sa panahon ng pangmatagalang operasyon, sila ay apektado ng mga epekto ng electric field at pag-init ng conductor, mekanikal na pinsala at kemikal na kaagnasan, at mga kondisyon ng atmospera.Magkakaroon din ng mga depekto nang paunti-unti.

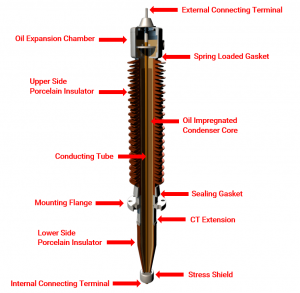

Ang mga high-voltage bushing ay pangunahing ginagamit para sa ground insulation ng mga papasok at papalabas na linya ng power equipment tulad ng mga transformer, reactor, at circuit breaker, at mga high-voltage na circuit na dumadaan sa mga dingding.May tatlong uri ng high voltage bushing: single dielectric bushing, composite dielectric bushing at capacitive bushing.Ang pangunahing pagkakabukod ng capacitive bushing ay binubuo ng isang coaxial cylindrical series capacitor bank na nabuo sa pamamagitan ng paikot-ikot na layered insulating materials at foil metal electrodes na halili sa conductive rod.Ayon sa iba't ibang mga materyales sa insulating, nahahati ito sa gummed paper at oiled paper capacitive bushing.Ang 110kV at mas mataas na transformer high-voltage bushings ay karaniwang langis-papeluri ng kapasitor;Binubuo ito ng mga wiring terminal, oil storage cabinet, upper porcelain sleeve, lower porcelain sleeve, capacitor core, guide rod, insulating oil, flange, at pressure ball.

Sa panahon ng pagpapatakbo ng mataas na boltahe na bushing, ang pangunahing pagkakabukod ay dapat makatiis ng mataas na boltahe, at ang conductive na bahagi ay dapat magkaroon ng malaking kasalukuyang.Ang mga pangunahing pagkakamali ay ang mahinang koneksyon ng panloob at panlabas na mga de-koryenteng konektor, mamasa-masa at pagkasira ng pagkakabukod ng bushing, kakulangan ng langis sa bushing, bahagyang discharge ng capacitor core at paglabas ng end screen sa lupa, atbp.

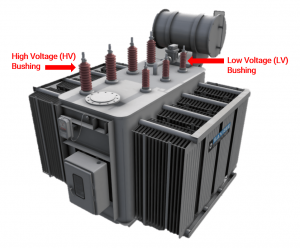

Ang transformer bushing ay isang outlet device na humahantong sa high-voltage wire ng transformer winding sa labas ng tangke ng langis, at nagsisilbing conductive part support at ground insulation.Sa panahon ng pagpapatakbo ng transpormer, ang kasalukuyang load ay dumadaan sa loob ng mahabang panahon, at ang short-circuit na kasalukuyang dumadaan kapag ang isang maikling circuit ay nangyayari sa labas ng transpormer.

Samakatuwid, ang bushing ng transpormer ay may mga sumusunod na kinakailangan:

Dapat ay may tinukoy na lakas ng kuryente at sapat na lakas ng makina;

Dapat itong magkaroon ng mahusay na thermal stability at makatiis ng instant overheating kapag short-circuited;maliit sa hugis, maliit sa masa, at mahusay sa sealing pagganap.

Pag-uuri

Ang mga high-voltage bushing ay maaaring nahahati sa mga bushing na puno ng langis at mga capacitive bushing.

Ang cablepapelsa bushing na puno ng langis ay katulad ng equalizing plate sa capacitive bushing.Ang capacitor core sa capacitive bushing ay isang serye ng coaxial cylindrical capacitors, at sa oil-filled bushing, ang dielectric constant ng insulating paper ay mas mataas kaysa sa oil, na maaaring mabawasan ang field strength doon.

Maaaring hatiin ang mga bushing na puno ng langis sa iisang oil gap at multi-oil gap bushing, at ang capacitive bushing ay maaaring hatiin sa gummed at oiled paper bushing.

Ginagamit ang mga manggas kapag ang mga conductor na nagdadala ng kasalukuyang ay kailangang dumaan sa mga metal enclosure o dingding sa iba't ibang potensyal.Ayon sa naaangkop na okasyong ito, ang mga bushing ay maaaring nahahati sa mga bushing ng transformer, mga bushing para sa mga switch o pinagsamang mga electrical appliances, at mga bushing sa dingding.Para sa "plug-in" na pag-aayos ng electrode na ito, ang electric field ay napaka-concentrate sa gilid ng panlabas na electrode (tulad ng middle flange ng bushing), kung saan madalas na nagsisimula ang discharge.

Ang paggamit at mga katangian ng pambalot

Ang mga high-voltage bushing ay ginagamit para sa mga high-voltage na conductor na dumaan sa mga partisyon na may iba't ibang potensyal (tulad ng mga dingding at metal casing ng mga de-koryenteng kagamitan) para sa pagkakabukod at suporta.Dahil sa hindi pantay na pamamahagi ng electric field sa bushing, lalo na ang concentrated electric field sa gilid ng gitnang flange, madaling maging sanhi ng surface slipping discharge.Ang panloob na istraktura ng pagkakabukod ng bushing na may mas mataas na antas ng boltahe ay mas kumplikado, kadalasang gumagamit ng pinagsamang mga materyales sa insulating, at may mga problema tulad ng bahagyang paglabas.Samakatuwid, ang pagsubok at inspeksyon ng pambalot ay dapat palakasin.
